Производитель
Макс. толщина резки, мм
100
Рабочий газ
ацетилен
Давление кислорода, МПа
0,3 - 1,0
Давление горючего газа, МПа
0,01-0,1
Расход кислорода, м3/ч
1,3 - 14,0
Расход горючего газа, м3/ч
0,6 - 0,95
Длина резака, мм
460/800/1000
Габаритные размеры, мм
460/800/1000*150*70
Масса, кг
0.75 | 0.91 | 1.02
*Габариты и масса указаны при соответствующей длине резака

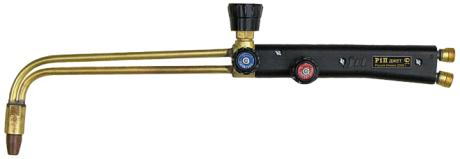

Резаки Р1А модели ДЖЕТ 135 предназначены для ручной разделительной кислородной резки низкоуглеродистых и низколегированных сталей с применением в качестве горючего ацетилена и кислорода чистотой не ниже 99,7 % по ГОСТ 5583.
Характеристики при использовании различных мундштуков:
Характеристика | Величина | ||||
Номер сменного мундштука | 0 | 1 | 2 | 3 | |
Толщина разрезаемой стали, мм | 3-8 | 5-25 | до 50 | до 100 | |
Давление, МПа: | |||||
Кислорода | 0,3 | 0,4 | 0,6 | 1 | |
Ацетилена | 0,01-0,1 | ||||
Расход газа, м3/ч: | |||||
Кислорода режущего
| 1,3 | 3,2 | 6,8 | 14 | |
Кислорода в подогревающем пламени: | Ацетилена | 0,6 | 0,7 | 0,85 | 0,95 |
Ацетилена | 0,40 | 0,50 | 0,65 | 0,75 | |
Масса резака, кг | 0,75 (0,91, 1,02)* | ||||
Габаритные размеры, мм | 460 (800, 1000)´150´70* |
